Kostka Pál

A hazai fizikatörténet jeles emléke

A berni szabadalmi hivatal "III. osztályú műszaki szakértője" 1905-ben több cikket is közölt az Annalen der Physik című folyóiratban. Ezekben magyarázatot adott a fényelektromos jelenségre, és bevezette a foton fogalmát; értelmezte a "nyugvó folyadékban lebegő részecskéknek a hő molekuláris elméletéből következő mozgását"; megalapozta a speciális relativitáselméletet; levezette a tömeg és az energia ekvivalenciáját kifejező E=mc2 összefüggést.
    Einstein "csodaévének" centenáriumán, 2005-ben - szerte a világon - a fizika évét ünneplik. A Természet Világában is kicsit több szó lesz a fizikáról és a fizikusokról. Első írásunkkal a legendás műegyetemi professzorra, szerkesztőbizottságunk tagjára, Simonyi Károlyra és úttörő munkájára emlékezünk.

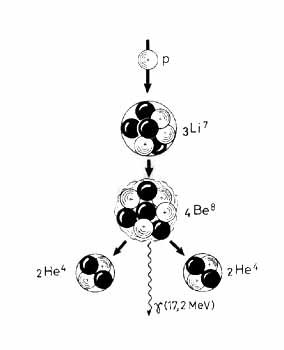

Simonyi Károly professzor és munkássága emlékét eleveníti fel az a régi magfizikai részecskegyorsító berendezés, amelyet 2004 tavaszán az ELTE Természettudományi Karának lágymányosi épületében állítottak fel, és 2004. május 19-én - ünnepség keretében - mutattak be. A gyorsítót Simonyi Károly - akkori munkatársaival - az 1949/51-es években építette meg. Ez az a készülék, amelynek segítségével 1951. december 22-én Magyarországon először végeztek mesterségesen gyorsított elemi részecskékkel atommag-átalakítást. Lítiumfémet bombáztak protonokkal, és a protonok energiáját folyamatosan növelve - a 441 keV energián rezonanciaszerűen fellépő Li(p,g)Be magreakció révén - berillium keletkezett, amely azután jól detektálható, erős g-sugárzás felléptével két a-részecskére bomlott. Bár a gyorsítót a későbbiekben valamennyire átalakították, szerkezete főként az eredeti felépítés darabjait tartalmazza (lásd címlapunkat).

A készüléket ezért a hazai fizikatörténet jelentős emlékének tekinthetjük, befogadásával és felállításával az Eötvös Loránd Tudományegyetem Természettudományi Kara méltó emléket állított Simonyi Károlynak, és megmentette a berendezést a fizika, a természettudományok és a tudománytörténet érdeklődői és tisztelői számára.

A gyorsító eredetileg a Műegyetem soproni Bánya-, Kohó- és Erdőmérnöki Karának elektrotechnika tanszékén épült, amelynek tanszékvezetője Simonyi professzor volt. Amikor vezetésével 1952-ben megalakult a KFKI atomfizikai osztálya, a berendezés a KFKI-ba került, ahol átépítés után elektrongyorsítóként 1962-ig működött. Lebontása után először a KFKI, majd a Budapesti Történeti Múzeum és az Országos Műszaki Múzeum raktáraiban volt, végül a TTK atomfizikai tanszéke vette oltalmába. A tárolás idején kétszer állították ki: 1973-ban a Pest, Buda, Óbuda egyesítésének 100. évfordulójára rendezett kiállításon tekinthették meg más műszaki emlékekkel együtt az érdeklődők, majd 2001-ben az Álmok álmodói - Világraszóló magyarok kiállításon. Az utóbbi kiállítást megelőzően - a több évtizedes raktározás nyomainak eltüntetése céljából - jelentős restaurálásra került sor, amit a KFKI RMKI munkatársai végeztek el.

A gyorsító létrehozásáról és az evvel kapcsolatos munkákról Simonyi Károly és munkatársai 1951-ben, majd részletesen 1952-ben, a fizikus-vándorgyűléseken számoltak be [1, 2, 3]. Az első gyorsításról és az akkori körülményekről a leghitelesebben Simonyi professzor [4] beszél. A beszámolók alapján a berendezésről, a többéves előkészületekről, nehézségekről, de a továbblépés akkori elképzeléseiről is képet kaphatunk.

Nem ez volt az egyetlen gyorsító, amely Simonyi professzor irányításával, elképzelései alapján készült. Néhány éven belül - szinte egy időben - több gyorsítót is építettek vagy kezdték meg tervezését, kivitelezését. Az egyiknél szerzett tapasztalatokat azon nyomban felhasználhatták a másiknál. Noha rendeltetésük különbözött, az építési tapasztalatok szempontjából hasonlítottak. Ezek a készülékek összetartozó csoportot alkotnak.

Ezeknek a gyorsítóknak közös tulajdonságuk, hogy ún. direkt gyorsítók, amelyeknél egyetlen gyorsítási aktusban kapják meg a részecskék teljes végenergiájukat. A legelső feladat ezért mindenképpen egy olyan feszültségforrás megépítése volt, amely képes a szükséges több száz kV egyenfeszültség előállítására. Simonyi az 1940-es évek elején a Bay Zoltán vezette műegyetemi atomfizika tanszéken már foglalkozott egy kaszkádgenerátor és a hozzá csatlakozó gyorsítóegység létesítésével. Sajnos, a berendezés még üzembe vétele előtt, a háborús események kapcsán tönkrement, csupán egyes alkatrészeit használhatták később fel. Sopronban újabb kaszkádgenerátor építésére nem voltak meg az eszközök, ezért a könnyebben megvalósítható Van de Graaff-féle szalaggenerátorral állították elő a gyorsítófeszültséget. Több ilyen generátor készült (1. ábra), amelyeken szalaganyagokat próbáltak ki; a szalagok mechanikai futását és a töltésszállítás, töltés rávitel-leszedés körülményeit s a nagy feszültséget befolyásoló tényezőket vizsgálták [1].

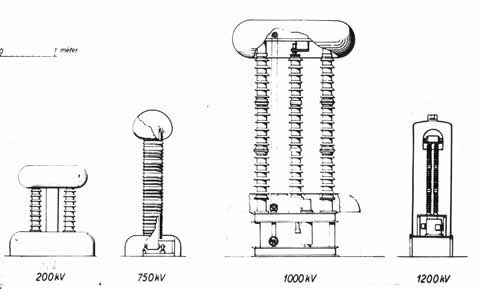

1. ábra. A soproni Van de Graaff-generátorok csoportja

Harmadik készüléküket már gyorsítónak tervezték. Ezért a feszültségforrás kiegészült gyorsítócsővel, ionforrással és vákuumrendszerrel. Mint a 2. ábrán látható, a nagyfeszültségű elektródot három tartóoszlop tartotta, ezek a porcelán támszigetelők fogták körül a gyorsítócsövet és a szalagot. Mivel feszültségforrás esetében a korábbi készülékek tapasztalatai már rendelkezésre álltak, főként az ionforrással, a vákuumrendszerrel és a gyorsítócsővel kellett foglalkozni. A leírások szerint a megfelelő vákuumtechnika megteremtése komoly gondot okozott, s a különböző tömítetlenségek felkutatása és megszüntetése is igen időigényesnek bizonyult csakúgy, mint az ionforrás kikísérletezése. A Thonemann-féle nagyfrekvenciás ionforrás egyik változatát alkalmazták, amelyben a kisülést induktív módon, közvetlenül az oszcillátor rezgőköri tekercsével gerjesztik [5]. A forrás beállítása, kezelése gyakori beavatkozást igényelt, ezért célszerűen - a szokásostól eltérően - a gyorsító földpotenciálú oldalán helyezték el. Ennek következménye azonban az volt, hogy a protonokkal bombázandó céltárgy a gyorsító nagyfeszültségű oldalára, a szigetelőlábakon álló elektródba került - a magreakciót detektáló műszerrel, sőt a jelenséget megfigyelő és a detektort kezelő személlyel együtt. Az utóbbi - nem veszélytelen - feladatot maga Simonyi professzor vállalta.

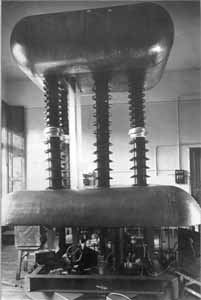

2. ábra. Az első hazai gyorsítóberendezés Sopronban

Az első gyorsítási kísérletek után a készüléket - a tapasztalatok alapján - alkalmassá kellett tenni a pontos magfizikai mérésekre. Úgy gondolták, hogy ehhez "elsősorban a gyorsítás irányát kell megváltoztatni, ki kell egészíteni a berendezést egy feszültségstabilizálóval, és fokozni kell a feszültségmérés pontosságát. Nem utolsósorban ki kell dolgozni komoly sugárvédelmet is" [2].

Ugyanakkor Simonyi Károlyban és munkatársaiban kezdettől fogva megvolt az igény, hogy a részecskék energiáját nagyobbra növeljék, mint a gyorsítójukkal elérhető 700-750 keV. Mivel a szabadtéri generátorok a levegő viszonylag gyenge szigetelőképessége miatt nem alkalmasak sokkal nagyobb feszültségek előállítására, világszerte egyre több helyen kezdték meg a tankgenerátorok építését, amelyeknél a szigetelést a tankba zárt nagynyomású szigetelőgáz biztosítja, és a gyorsító szerkezete - ionforrással, gyorsítócsővel együtt - a tank belsejében helyezkedik el. Mindmáig sok ilyen elrendezésű direkt gyorsító működik, olyan is, melynél a feszültséget nem töltőszalag segítségével állítják elő. Sopronban ugyancsak megépült egy tankba szerelt szalaggenerátor, feszültségforrásként ki is próbálták (3. ábra). A berendezéssel 8 bar túlnyomásnál 1,2 MV-ot tudtak előállítani. Az 1. ábrán érzékelhető a méretkülönbség a szabadtéri berendezésekhez képest. A tankgenerátorral is voltak további terveik: nagy energiájú röntgensugárzás előállítása céljából gyorsítócsövet és elektronforrást kívántak beépíteni, de a feszültséget is tovább akarták növelni [3].

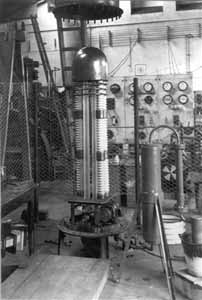

3. ábra. A soproni tankgenerátor

1952-től a KFKI-ban lényegesen jobb lehetőségek nyíltak, mint Sopronban. Ezért meg is változtak a korábbi soproni célkitűzések. Míg ott csupán a meglevő két készülék továbbfejlesztésén gondolkodtak - hogy azok minél megbízhatóbb, a kutatásban jól használható készülékekké váljanak -, addig Csillebércen szélesebb és nagyobb távlatokban tervezhettek: "Nagyobb készülékek építésével meg kell teremteni az alapot a szélesebb fronton való kutatásra" - írta Simonyi Károly egyik feljegyzésében [6]. Ennek szellemében indult meg 1952-ben párhuzamosan a csillebérci első kaszkádgenerátor építése, a soproni gyorsító átépítése és a 4 MV-os tankgenerátor tervezése, majd gyártása.

Simonyi Károly irányításával az atomfizikai osztályon először egy teljesen új készülék épült könnyű ionok gyorsítására: kaszkádkapcsolású feszültségforrás a mellé épített gyorsítórésszel, gyorsítócsővel, rádiófrekvenciás ionforrással, földpotenciálon levő targetszerelvényekkel, vákuumrendszerrel. A felsorolt készülékrészek mindegyikénél hasznosíthatták a soproni vagy a műegyetemi tapasztalatokat. Az első műszaki rajzok 1952. október elején készültek, 1953. április 22-én volt az első feszültségpróba, amelynél a teremméretek 940 kV-on szabtak határt a további feszültségnövelésnek, és 1953. július 23-án reprodukálni tudták Csillebércen azt a Li(p,g)Be magreakciót, amellyel Sopronban is bizonyították a készülék működőképességét [7]. A szükséges kiegészítések, alakítások után 1954-ben indulhatott meg - a biztonságosnak tűnő 800 kV-os gyorsítófeszültségig - a rendszeres munka a gyorsítóval [8].

Mivel az ionok gyorsítására új készülék épült, a Sopronból áthozott szabadtéri Van de Graaff-gyorsítónak és a tankgenerátornak más feladat jutott. A szabadtéri készüléket elektronok gyorsítására, illetve nagy energiájú röntgensugárzás előállítására alakították át, a tankgenerátor pedig további előtanulmányként szolgált a 4 MeV-es tankgenerátor számára. Főként a szalagtöltés és a nagyfeszültség növelésének körülményeit vizsgálták a nagynyomású gázban.

Szerephez jutott a Sopronban készült, két első Van de Graaff-feszültségforrás is. Egyrészt nagyfeszültségű generátorként szolgáltak szigetelésvizsgálatoknál, másrészt gyakorlóberendezésekként működtek az 1952-től csatlakozó új munkatársak számára, akiknek nem voltak soproni tapasztalataik. Néhány évvel később a generátorok egyikét feszültségforrásnak építették be abba az elektrongyorsítóba, amely műegyetemi hallgatói mérések számára készült a BME elméleti villamosságtan tanszéke számára.

A soproni szabadtéri Van de Graaff-gyorsítót némileg átépítették. Magasabb lett, mert az új terem ezt megengedte, így kb. 1000 kV-os feszültséget is előállíthattak. Új, 6 részes gyorsítócső került az előző helyére, melynek elektródái egy feszültségosztóról kapták a potenciáljukat. A nagyfeszültségű elektródba az elektronforrást és tápegységeit tették, amelyeket a a vezérlőpultról állítottak be egy mechanikus rendszerrel. Az elektronnyalábot egy 90°-os eltérítőmágnes vízszintes irányba fordította, hogy a kísérletekhez szükséges mérőkamrának, eszközöknek elegendő helyük legyen. Egyben ez a mágnes szolgált az elektronok energiájának pontos mérésére is [9]. Ebben az állapotban látható az ELTE TTK épületében újra felállított készülék. 1954. január közepén gyorsítottak vele először elektronokat, ettől kezdve a készülék további fejlesztésével párhuzamosan indultak meg a fizikai kísérletek.

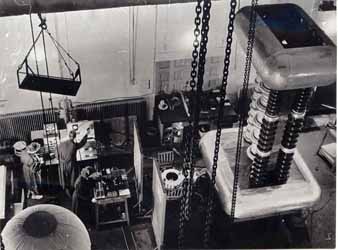

4-5. ábra. A berendezés munka közben (KFKI, 1955 körül) és végső helyén (ELTE, 2004)

Az eddigiekből valószínűleg jól érzékelhető az az intenzitás, amellyel Simonyi professzor osztálya a kísérleti bázist megteremtette, hiszen a kaszkádgenerátor két év alatt a semmiből vált működő berendezéssé, s a szabadtéri Van de Graaff-gyorsító alig másfél év után elektronokat szolgáltatott. Ezekkel párhuzamosan a 4 MV-os tankgenerátor létesítése is nagy ütemben haladt előre: első gyártási rajzai 1952 június-júliusában készültek, tankja 1953 decemberére, belső szerkezete 1954-ben készült el, úgyhogy a feszültségpróbára is még ugyanabban az évben sor kerülhetett. A többi soproni berendezésen is folytak kísérletek, és vizsgálták az ionforrást, a vákuumátütéseket. Hozzá kell tenni, hogy az előkísérleteken, a műszaki tervek készítésén, a készülékek összeszerelésén túlmenően a berendezések nagy részének gyártása is az osztály munkája volt.

Mindezek a munkák - Sopronban és Budapesten - azt az egyetlen célt szolgálták, hogy a magfizikai kísérleteket avval a flexibilitással végezhessék, amely csak a mesterségesen gyorsított, nagy energiájú részecskékkel érhető el. Simonyi professzor úr céltudatos munkássága, munkatársait, beosztottait magával ragadó, szívós és kitartó munkája alig pár év alatt hozott eredményeket: Csillebércen megkezdték működésüket az első részecskegyorsítók. Ebben a munkában volt az egyik legfontosabb láncszem a soproni szabadtéri Van de Graaff-gyorsító (4-5. ábra).


Irodalom

[1] Karlovits József, Lux András, Schmidt György: Beszámoló a Van de Graaff-generátorok építésénél szerzett tapasztalatokról. (Szabadtéri generátorok). KFKI Közl. 1 (1953) 84.
[2] Erő János, Karlovits József, Schmidt György: Magreakciók létrehozására szolgáló teljes kísérleti berendezés. KFKI Közl. 1 (1953) 90.
[3] Karlovits József, Schmidt György: Beszámoló a Van de Graaff-generátorok építésénél szerzett tapasztalatokról. (Tankgenerátor). KFKI Közl. 1 (1953) 88.
[4] Staar Gyula: A soproni részecskegyorsító. Beszélgetés Simonyi Károllyal. Természet Világa, 2001. december, 540.
[5] Erő János: Vizsgálatok rádiófrekvenciás ionforráson. Magyar Fizikai Folyóirat, III. (1955) 529.
[6] RMKI-irattár
[7] Mérey Imre: Szemelvények a K 800-as munkanaplójából. A KFKI 5 éve, 1950-1955. Kiadvány az MTA KFKI ötéves fennállása alkalmából, Budapest 1955, 62.
[8] Mérey Imre: A KFKI atomfizikai osztályának 800 kV-os kaszkádgenerátora. Magyar Fizikai Folyóirat, III. (1955) 489. Pásztor Endre, Siegler Jánosné: A KFKI atomfizikai osztályának 800 kV-os részecskegyorsító berendezése. Magyar Fizikai Folyóirat, III. (1955) 497.
[9] Berkes István, Demeter István, Kostka Pál: A Központi Fizikai Kutató Intézet atomfizikai osztályának 1 MV-os Van de Graaff-gyorsítója. Magyar Fizikai Folyóirat, VI. (1958) 209.

Simonyi Károly Általános Iskola, Egyházasfalu

"Egyházasfalu iskoláján, ahová tízéves koromig jártam, felirat hirdette: Római Katolikus Népiskola. Két nagy teremből állt, az egyiket kisiskolának nevezték, ebben tanultak az elsőtől harmadik osztályosok, a nagyiskolában pedig a negyedik, ötödik, hatodik osztály" - így emlékezett 1986-ban Simonyi Károly szülőfaluja iskolájra.
    Egyházasfalu Általános Iskolája azóta igencsak átalakult. A modern épületben ma már nemcsak két tanteremben folyik az oktatás. A neve 2004. június 19-e óta a közakaratot követve:

Simonyi Károly Általános Iskola.

    Az iskolába igyekvő kisdiákokat a néhány éve elhunyt, legendás hírű műegyetemi professzor bronzszobra fogadja, szelíd mosollyal (Veress Gábor szobrászművész alkotása). Vajon mikor néz vele szembe egy újabb "kis Simonyi"?

S. Gy.
